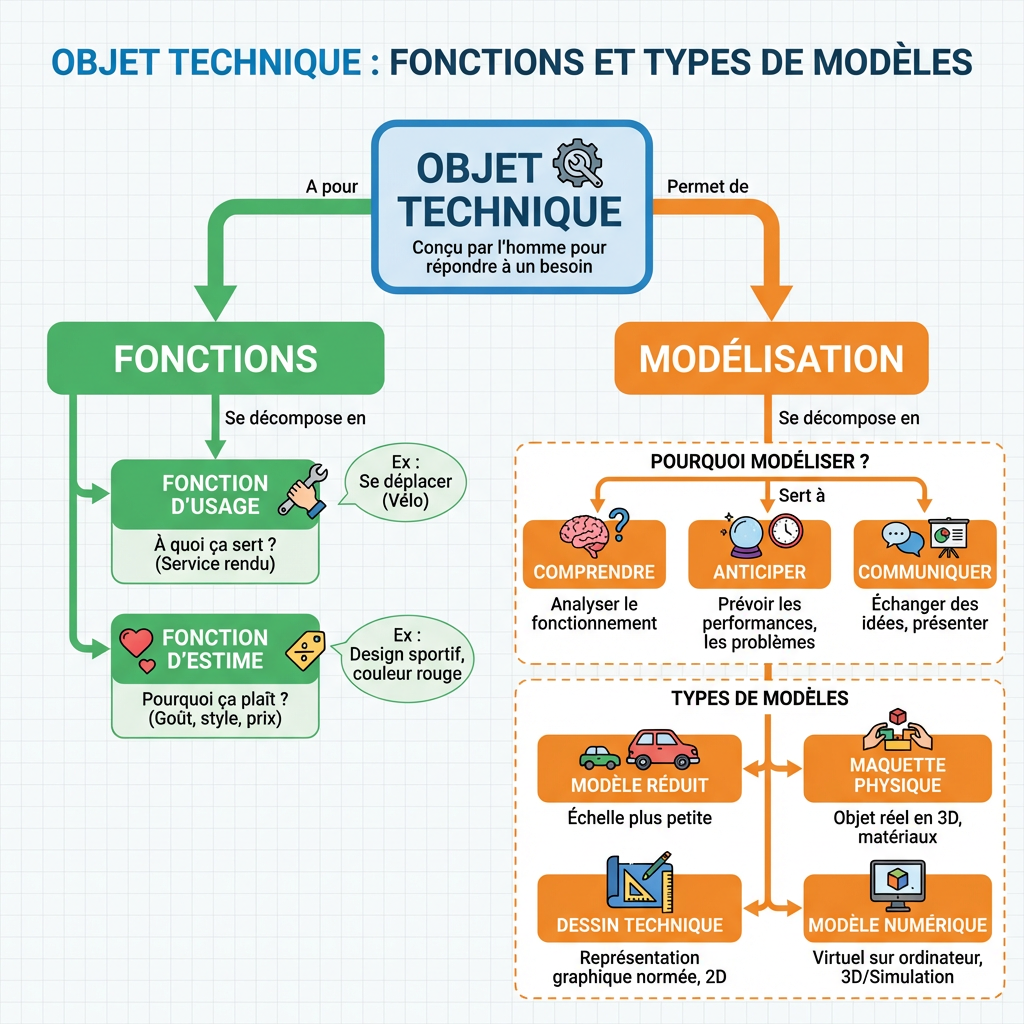

La modélisation et la simulation des objets techniques

Un objet technique est tout objet créé par l'homme pour répondre à un besoin. Il a une fonction d'usage (à quoi il sert) et parfois une fonction d'estime (ce qu'il représente, son esthétique).

• Fonction d'usage : C'est l'action principale pour laquelle l'objet a été conçu.
  • Exemple : Un stylo sert à écrire.
  • Exemple : Un vélo sert à se déplacer.
• Fonction d'estime : C'est ce qui rend l'objet agréable, beau, ou qui lui donne une valeur symbolique. Elle est liée au design, aux couleurs, aux matériaux.
  • Exemple : Le design élégant d'un smartphone.
  • Exemple : La couleur d'un vêtement.

Les objets techniques nous entourent au quotidien : une chaise, un téléphone, une voiture, un pont, un robot.

Modéliser, c'est créer une représentation simplifiée de la réalité. On modélise un objet technique pour plusieurs raisons :

• Comprendre le fonctionnement : Avant de construire un objet complexe, on peut le modéliser pour mieux comprendre comment ses différentes parties interagissent.
• Anticiper la fabrication : La modélisation permet de prévoir les problèmes potentiels avant de commencer la fabrication réelle, ce qui économise du temps et de l'argent.
• Communiquer une idée : Un modèle est un excellent moyen de présenter un projet à d'autres personnes (clients, collègues) de manière claire et concrète.

Il existe plusieurs façons de modéliser un objet :

• Modèle réduit : C'est une reproduction d'un objet réel, à une échelle plus petite.
  • Exemple : Une petite voiture miniature.
• Maquette : C'est une représentation physique d'un projet, souvent à une échelle réduite, pour visualiser son apparence ou son agencement.
  • Exemple : Une maquette d'un futur bâtiment.
• Dessin technique : Ce sont des dessins précis, souvent en 2D (vue de face, de dessus, de côté), avec des dimensions.
  • Exemple : Les plans d'un meuble.
• Modèle numérique : C'est une représentation virtuelle de l'objet, créée avec un logiciel sur ordinateur. C'est très utilisé aujourd'hui.
  • Exemple : Un objet 3D créé avec un logiciel de DAO.

La création d'une maquette ou d'un modèle réduit implique :

• Matériaux utilisés : On utilise souvent des matériaux faciles à travailler comme le carton, le bois léger (balsa), le polystyrène, la pâte à modeler, ou des matériaux de récupération.
• Outils de fabrication : Ciseaux, cutters, règles, colles, pistolets à colle chaude, etc.
• Respect des proportions : C'est crucial ! Si on décide que 1 cm sur la maquette représente 1 mètre dans la réalité, il faut appliquer cette échelle à toutes les dimensions.

• Maquettes d'architecture : Pour visualiser un futur quartier ou un bâtiment.
• Modèles réduits d'avions/bateaux : Pour tester l'aérodynamisme ou l'hydrodynamisme.
• Prototypes fonctionnels : Une première version d'un objet pour tester son fonctionnement réel.

Les logiciels de DAO (Dessin Assisté par Ordinateur) permettent de créer des objets en 2D ou 3D sur un ordinateur.

• Interface du logiciel : Elle contient généralement une zone de travail ("plan de travail") et des barres d'outils avec des icônes.
• Outils de base :
  • Ligne : Pour dessiner des traits.
  • Cercle/Rectangle : Pour créer des formes 2D.
  • Extrusion (ou "pousser/tirer") : Pour transformer une forme 2D en volume 3D en lui donnant une épaisseur.
  • La DAO permet de construire des objets virtuels avec une grande précision.

1. Dessin 2D : On commence souvent par dessiner les profils de l'objet (vues de face, de dessus) en 2D.
2. Extrusion et révolution : On transforme ces dessins 2D en volumes 3D.
   • Extrusion : Étirer une forme 2D sur une certaine distance (ex: un carré extrudé devient un cube).
   • Révolution : Faire tourner une forme 2D autour d'un axe (ex: un demi-cercle en révolution devient une sphère).
3. Assemblage de pièces : On crée différentes pièces et on les assemble virtuellement pour former l'objet complet.
4. Cotation et annotations : On ajoute les dimensions précises et des notes explicatives sur le modèle.

• Facilité de modification : On peut changer un détail en quelques clics sans tout refaire.
• Précision des mesures : Les dimensions sont exactes au millimètre près.
• Partage et collaboration : Les fichiers numériques peuvent être envoyés facilement à d'autres personnes.
• Préparation à l'impression 3D : Les modèles 3D sont directement utilisables pour l'impression 3D.
• Réduction des coûts et des délais par rapport aux modèles physiques.

La simulation, c'est reproduire le comportement d'un objet ou d'un système dans un environnement virtuel, sans le fabriquer réellement. C'est comme une "expérience virtuelle".

• Définition de la simulation : Mettre en œuvre un modèle pour étudier une situation réelle, prédire son évolution ou son comportement.
• Reproduire un comportement : Observer comment l'objet réagit à différentes contraintes (force, chaleur, mouvement, électricité).
• Tester sans fabriquer : C'est le grand avantage ! On peut tester des milliers de scénarios sans dépenser d'argent pour des prototypes physiques.

• Valider un concept : S'assurer que l'idée de départ fonctionne comme prévu.
• Optimiser des performances : Modifier le design ou les matériaux pour que l'objet soit plus efficace, plus solide, ou moins gourmand en énergie.
• Réduire les risques et les coûts : Éviter les erreurs coûteuses lors de la fabrication réelle. Si une pièce casse en simulation, ce n'est pas grave !

• Simulation de mouvement : Voir comment un engrenage tourne, ou comment une porte s'ouvre et se ferme.
• Simulation de circuit électrique simple : Vérifier si le courant passe bien, si une lampe s'allume.
• Simulation d'assemblage : S'assurer que toutes les pièces s'emboîtent correctement et qu'il n'y a pas d'interférences.

Avant de commencer, il faut bien comprendre ce que l'on veut créer :

• Identifier la fonction de l'objet : À quoi va-t-il servir ? (ex: un support de téléphone, une boîte de rangement).
• Définir les contraintes :
  • Taille : Quelles sont les dimensions maximales ?
  • Matériaux : En quoi sera-t-il fait si on le fabrique un jour ? (Cela influence la conception).
  • Esthétique : Quelle forme, quelle couleur ?
• Esquisser des idées : Dessiner rapidement quelques croquis à la main pour explorer différentes pistes. C'est la phase de création !

1. Utilisation du logiciel de DAO : Ouvrir le logiciel (ex: Tinkercad) et se familiariser avec l'environnement.
2. Création des différentes pièces :
   • Dessiner les formes de base (cubes, cylindres, sphères).
   • Les modifier avec les outils d'extrusion, de soustraction, d'union.
   • Respecter les dimensions définies dans le cahier des charges.
3. Assemblage virtuel : Positionner les pièces les unes par rapport aux autres pour former l'objet final.

• Vérification des interférences : S'assurer qu'aucune pièce ne se chevauche ou ne bloque une autre. Le logiciel peut souvent détecter ces problèmes.
• Animation de mouvement simple : Si l'objet a des parties mobiles (ex: une charnière), on peut simuler leur mouvement pour voir si tout fonctionne sans frottement.
• Analyse des résultats : La simulation nous dit si notre conception est viable ou si des ajustements sont nécessaires.

Une fois le modèle numérique terminé et potentiellement simulé :

• Expliquer les choix de conception : Pourquoi telle forme, telle taille, tel assemblage ?
• Identifier les points forts et faibles : Qu'est-ce qui fonctionne bien ? Qu'est-ce qui pourrait être amélioré ?
• Proposer des améliorations : Imaginer des modifications pour rendre l'objet plus fonctionnel, plus solide, plus esthétique ou plus facile à fabriquer. C'est un cycle d'amélioration continue !
