La modélisation et la simulation des objets techniques

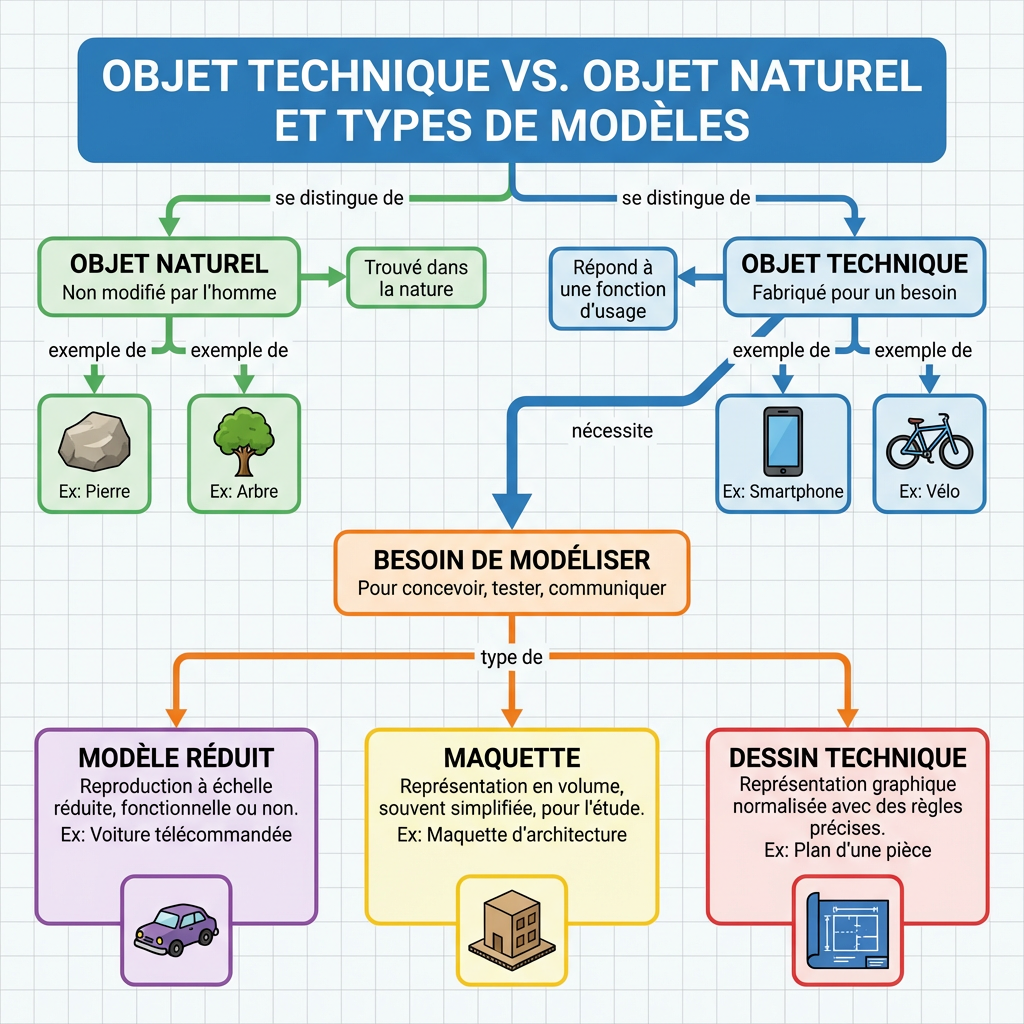

Un objet technique est tout ce qui a été conçu et fabriqué par l'être humain pour répondre à un besoin. Il se distingue d'un objet naturel, qui existe sans intervention humaine (comme un rocher, un arbre ou un animal).

• Objet naturel : Existe sans l'intervention de l'homme. Exemples : une pierre, une fleur, un nuage.
• Objet technique : Créé par l'homme pour une fonction précise. Exemples : un vélo, un stylo, un smartphone.

Comment les distinguer ? Pose-toi la question : "Est-ce que l'homme l'a fabriqué ?" Si oui, c'est un objet technique.

Modéliser, c'est créer une représentation simplifiée d'un objet réel ou d'une idée. Mais pourquoi faire ça ?

1. Comprendre l'utilité de la modélisation : Avant de fabriquer un objet, il est utile de le visualiser, de comprendre comment il fonctionne et comment il sera utilisé. La modélisation permet de faire cela.
2. Les limites de la réalité : Fabriquer un objet réel coûte du temps et de l'argent. Si l'objet ne fonctionne pas comme prévu, il faut tout recommencer. La modélisation permet de tester des idées sans dépenser beaucoup de ressources.
3. Préparer la fabrication : Une fois le modèle validé, il sert de guide précis pour la fabrication de l'objet réel. Il contient toutes les informations nécessaires (dimensions, matériaux, assemblage).

Il existe plusieurs façons de modéliser un objet technique, selon ce que l'on veut montrer ou tester :

• Modèle réduit : Une version plus petite de l'objet réel, souvent à une certaine échelle. Exemple : une petite voiture de collection, un avion miniature.
• Maquette : Une représentation physique de l'objet, qui peut être à l'échelle ou non. Elle montre l'aspect extérieur, les proportions. Exemple : une maquette d'architecture d'un bâtiment.
• Dessin technique : Un dessin précis avec des cotes (dimensions) et des symboles, qui montre l'objet sous différents angles et donne des informations sur sa fabrication. C'est un langage universel pour les ingénieurs.

Une maquette est une représentation matérielle d'un objet, d'un bâtiment ou d'un paysage. Elle est souvent réalisée à une échelle de réduction pour pouvoir la manipuler plus facilement.

• Définition : C'est une reproduction physique d'un objet réel ou d'un projet, souvent à une échelle différente.
• Matériaux utilisés : Carton, bois, plastique, pâte à modeler, polystyrène, etc. Le choix dépend de la complexité et du réalisme souhaité.
• Échelle de réduction : Indique le rapport entre les dimensions du modèle et celles de l'objet réel.
  • Exemple : une échelle de 1:100 signifie que 1 cm sur la maquette représente 100 cm (soit 1 mètre) dans la réalité.
  • Si un objet réel mesure 200 cm de long, une maquette à l'échelle 1:50 mesurera $200 / 50 = 4$ cm de long.

Un prototype est une première version fonctionnelle d'un objet technique. Ce n'est pas juste une représentation, c'est un objet qui fonctionne (même si ce n'est pas parfaitement).

• Définition : Première ébauche d'un produit, souvent fonctionnelle, conçue pour être testée et améliorée.
• Tester et valider une idée : Le prototype permet de vérifier si l'objet remplit sa fonction, s'il est ergonomique, résistant, etc. On peut le faire manipuler par des utilisateurs pour recueillir leurs avis.
• Différence entre maquette et prototype :
  • Maquette : Met l'accent sur l'apparence, la forme, les proportions. Elle ne fonctionne pas forcément.
  • Prototype : Met l'accent sur le fonctionnement, les performances. Il est conçu pour être testé. Une maquette montre à quoi ça ressemble, un prototype montre comment ça marche.

La modélisation numérique utilise des logiciels informatiques pour créer des modèles 2D ou 3D. Le DAO (Dessin Assisté par Ordinateur) en fait partie.

• Qu'est-ce que le DAO ? C'est l'utilisation d'un ordinateur et de logiciels pour créer, modifier, analyser ou optimiser des dessins techniques.
• Logiciels de dessin 2D et 3D :
  • Pour la 2D (dessins plats) : AutoCAD, LibreCAD.
  • Pour la 3D (objets avec volume) : SketchUp Free, Tinkercad, FreeCAD. Ces logiciels sont souvent utilisés au collège.
• Interface utilisateur de base : Tous ces logiciels ont des zones communes :
  • Une zone de travail (où l'on dessine).
  • Des barres d'outils (avec des icônes pour les fonctions : ligne, cercle, extrusion...).
  • Des panneaux de propriétés (pour modifier la taille, la couleur...).

Avec le DAO, on part souvent de formes 2D pour créer des objets 3D.

1. Les formes géométriques de base : Tu utilises des outils pour dessiner des lignes, des cercles, des rectangles, des polygones.
2. Passer de la 2D à la 3D (extrusion) : C'est une fonction magique ! Une fois ta forme 2D dessinée (par exemple, un carré), tu peux la "tirer" ou la "pousser" pour lui donner du volume et créer un objet 3D (un cube).
   • L'extrusion ajoute une troisième dimension (profondeur) à une forme 2D.

L'un des grands avantages du numérique est la facilité de manipulation.

• Déplacement, rotation, mise à l'échelle : Tu peux facilement bouger ton objet, le faire pivoter dans tous les sens, ou changer sa taille (l'agrandir ou le réduire) sans le refaire.
• Ajouter ou soustraire des éléments : Tu peux assembler plusieurs formes pour créer un objet complexe, ou au contraire, en "enlever" des morceaux (par exemple, percer un trou).
• Enregistrer et exporter un modèle : Tu peux sauvegarder ton travail et l'exporter dans différents formats (par exemple, pour l'imprimer en 3D ou le partager).

La simulation consiste à reproduire le comportement d'un système ou d'un objet technique dans un environnement virtuel, sans avoir à le construire réellement.

• Définition : C'est l'imitation du fonctionnement d'un processus ou d'un système réel au moyen d'un modèle (souvent numérique).
• Pourquoi simuler ?
  • Pour anticiper les problèmes.
  • Pour réduire les coûts (éviter de construire plusieurs prototypes physiques).
  • Pour tester des scénarios dangereux ou impossibles dans la réalité (ex: crash-test virtuels).
• Exemples de simulations :
  • Météo : Les prévisions sont basées sur des simulations complexes.
  • Crash-test : Simuler la collision d'une voiture pour améliorer la sécurité, sans détruire de vraies voitures.
  • Jeux vidéo : Simulent des environnements et des interactions (simulations de vol, de gestion de ville).

La simulation permet d'aller au-delà de l'apparence et de tester comment l'objet va se comporter.

• Tester des hypothèses : "Que se passerait-il si je changeais la taille de cette pièce ?" La simulation peut donner la réponse.
• Prévoir des comportements : Un pont va-t-il résister au vent ? Une aile d'avion va-t-elle générer assez de portance ?
• Optimiser les performances : Trouver la meilleure forme, le meilleur matériau, le meilleur réglage pour que l'objet fonctionne le mieux possible. La simulation est une sorte de "laboratoire virtuel".

Même en 6ème, tu peux découvrir des simulations simples.

• Logiciels de simulation : Il existe des outils pour simuler :
  • Des circuits électriques (pour voir si une ampoule s'allume).
  • Des mouvements (pour voir si un engrenage tourne correctement).
  • Des réactions chimiques.
• Interpréter les résultats : Il faut savoir lire les graphiques, les chiffres ou les animations que la simulation produit pour comprendre ce qui se passe.
• Limites de la simulation : Une simulation est toujours une simplification de la réalité. Elle ne prend pas toujours en compte tous les détails. Les résultats d'une simulation sont des estimations, pas toujours la vérité absolue.

La modélisation et la simulation sont des étapes clés dans la création d'un objet technique.

1. Idée et besoin : Tout commence par identifier un besoin et avoir une idée pour y répondre.
2. Esquisse et croquis : Premières idées dessinées à main levée pour visualiser le concept.
3. Modélisation et simulation : C'est à ce moment qu'on utilise les outils de DAO pour créer des modèles 3D et les simuler pour tester leur fonctionnement.
4. Fabrication : Une fois le modèle validé, l'objet peut être fabriqué.
5. Test et évaluation : L'objet réel est testé pour vérifier qu'il répond bien au besoin.

L'itération signifie répéter un processus plusieurs fois en l'améliorant à chaque étape. C'est crucial dans la conception.

• Améliorer le modèle : Après une simulation ou un test sur un prototype, on identifie des problèmes ou des pistes d'amélioration. On retourne alors à l'étape de modélisation pour modifier le design.
• Prendre en compte les retours : Les avis des utilisateurs ou les résultats des tests sont essentiels pour faire évoluer le projet.
• Cycle de conception : C'est un cycle sans fin : Idée → Modélisation → Simulation → Test → Amélioration → Modélisation... jusqu'à obtenir le meilleur objet possible.

La modélisation et la simulation ont un impact énorme sur la phase de fabrication.

• Réduire les erreurs : En ayant testé et validé virtuellement l'objet, on diminue fortement les risques d'erreurs coûteuses pendant la production.
• Optimiser les coûts : Moins d'erreurs signifie moins de matériaux gaspillés et moins de temps perdu. On peut aussi simuler l'utilisation de différents matériaux pour choisir le plus économique et efficace.
• Gagner du temps : Le temps passé en modélisation et simulation est souvent compensé par un gain de temps important lors de la fabrication, car le plan est déjà parfait. On dit souvent : "Mieux vaut passer du temps à bien concevoir qu'à corriger les erreurs de fabrication."
