Des signaux pour observer et communiquer

Un signal est un phénomène physique qui transmet une information. C'est un moyen de communiquer ou d'observer notre environnement. Les signaux nous entourent constamment et sont essentiels à notre vie quotidienne.

• Définition d'un signal : Un signal est une modification d'une grandeur physique (comme la pression, l'intensité lumineuse, la tension électrique) qui peut être mesurée et interprétée pour véhiculer une information.
• Exemples de signaux :
  • Le son d'une voix ou d'une musique.
  • La lumière d'un phare ou d'un écran.
  • Un signal électrique dans un circuit ou un câble.
  • La fumée d'un feu de camp pour signaler une présence.
• Rôle des signaux dans l'observation et la communication :
  • Observation : Les signaux nous permettent de "voir" ou de "sentir" ce qui se passe autour de nous (ex: le signal lumineux d'une étoile lointaine, le signal sonore d'un orage).
  • Communication : Ils sont le fondement de toute interaction, que ce soit entre personnes (langage, téléphone) ou entre machines (ordinateur, télécommande).

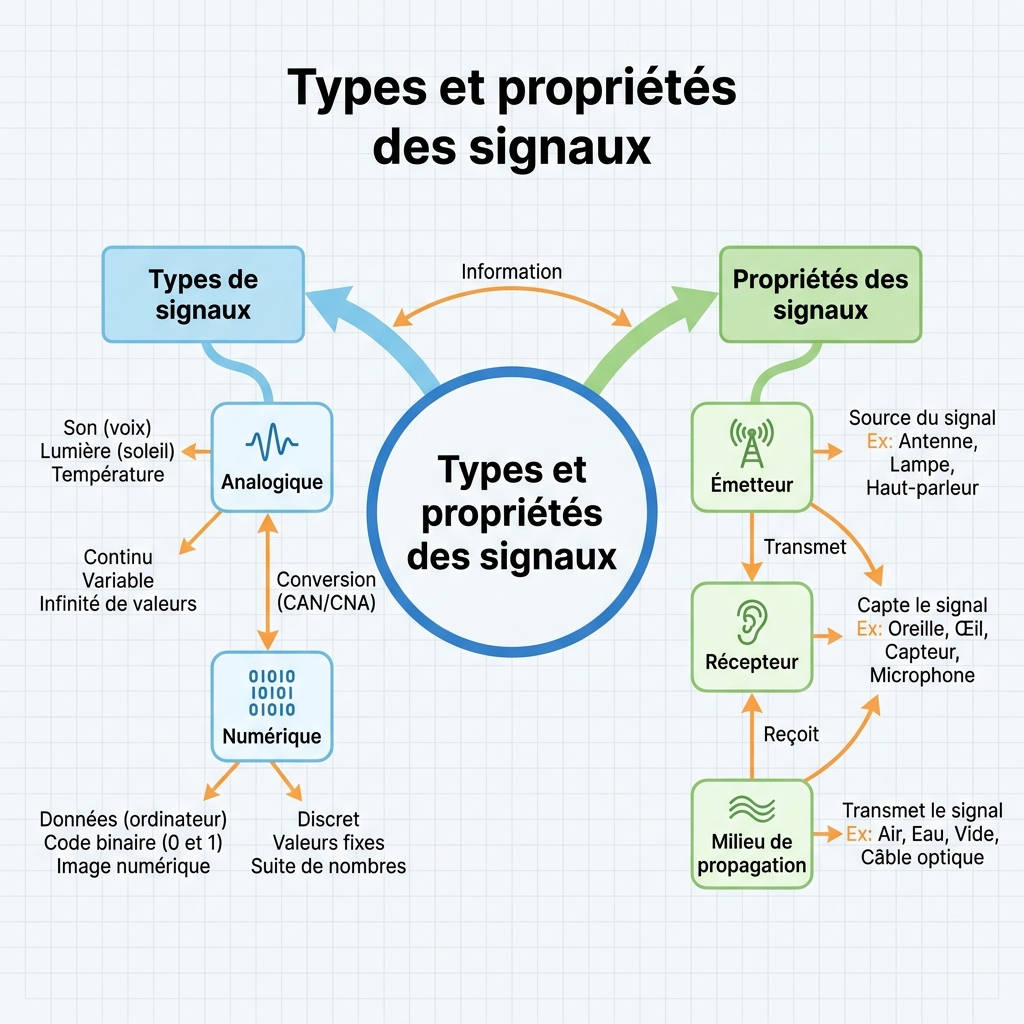

On distingue principalement deux grandes catégories de signaux.

• Signaux analogiques :
  • Un signal analogique est une représentation continue d'une information. Il peut prendre une infinité de valeurs au cours du temps.
  • Sa forme est souvent similaire à l'information qu'il représente.
  • Exemples : La voix humaine, la musique enregistrée sur une cassette audio, la lumière naturelle.
• Signaux numériques :
  • Un signal numérique est une représentation discrète de l'information. Il ne peut prendre qu'un nombre fini de valeurs, généralement sous forme de "0" et de "1" (binaire).
  • Il est le résultat d'une transformation d'un signal analogique.
  • Exemples : Un fichier MP3, une image numérique, les données d'un ordinateur.
• Distinction analogique/numérique :
  • Les signaux analogiques sont continus et peuvent être affectés par le bruit (parasites) qui dégrade la qualité.
  • Les signaux numériques sont discontinus et plus robustes face au bruit, car l'information est codée sous forme de chiffres binaires. Ils sont plus faciles à stocker et à transmettre sans perte de qualité.

Tous les signaux partagent certaines caractéristiques fondamentales.

• Émetteur et récepteur :
  • Un émetteur est ce qui produit le signal (ex: une bouche, une antenne, une lampe).
  • Un récepteur est ce qui capte le signal et le transforme en une information utilisable (ex: une oreille, un poste de radio, un œil).
• Support de propagation :
  • C'est le milieu physique par lequel le signal se déplace.
  • Exemples : L'air pour le son, le vide ou l'air pour la lumière, un câble électrique pour un signal électrique.
• Vitesse de propagation :
  • C'est la vitesse à laquelle le signal se déplace dans son support.
  • Cette vitesse dépend du type de signal et du milieu traversé. Elle est finie, ce qui signifie que la transmission d'un signal prend toujours un certain temps.

Le son est un signal particulier que nous percevons quotidiennement.

• Source sonore (vibration) : Le son est produit par la vibration d'un objet. Cette vibration crée des petites variations de pression dans le milieu environnant.
  • Exemples : Cordes d'une guitare, cordes vocales, membrane d'un haut-parleur.
• Milieu de propagation (solide, liquide, gaz) : Le son a besoin d'un support matériel pour se propager. Il se déplace sous forme d'une onde de pression.
  • Il se propage dans les gaz (air), les liquides (eau) et les solides (mur).
  • La vitesse du son est généralement plus élevée dans les solides et les liquides que dans les gaz.
• Absence de propagation dans le vide : Le son ne peut pas se propager dans le vide car il n'y a pas de matière pour transmettre les vibrations. C'est pourquoi il n'y a pas de son dans l'espace.

Un son peut être décrit par plusieurs propriétés.

• Fréquence (grave/aigu) :
  • La fréquence mesure le nombre de vibrations par seconde. Elle s'exprime en Hertz (Hz).
  • Une fréquence élevée correspond à un son aigu.
  • Une fréquence basse correspond à un son grave.
• Amplitude (fort/faible) :
  • L'amplitude est liée à l'intensité du son, c'est-à-dire à sa "force" ou son "volume".
  • Une grande amplitude correspond à un son fort.
  • Une petite amplitude correspond à un son faible.
• Période ($T$) :
  • La période est la durée d'une vibration complète. Elle s'exprime en secondes (s).
  • La période est l'inverse de la fréquence : $T = \frac{1}{f}$.

La vitesse à laquelle le son se déplace n'est pas constante.

• Dépendance du milieu : La vitesse du son dépend fortement du milieu de propagation et de sa température.
• Vitesse dans l'air (environ 340 m/s) : Dans l'air à 20°C, la vitesse du son est d'environ 340 mètres par seconde (m/s). C'est beaucoup plus lent que la lumière.
• Calcul de distance ($d = v \times t$) : On peut calculer la distance parcourue par un son si l'on connaît sa vitesse et le temps qu'il a mis pour nous parvenir.
  • $d$ = distance (en mètres)
  • $v$ = vitesse du son (en m/s)
  • $t$ = temps (en secondes)
  • Exemple : Si l'on entend le tonnerre 3 secondes après avoir vu l'éclair, la distance de l'orage est $d = 340 \text{ m/s} \times 3 \text{ s} = 1020 \text{ m}$ (environ 1 km).

Notre oreille est un récepteur de signaux sonores.

• Oreille humaine : L'oreille est l'organe qui capte les vibrations sonores et les transforme en signaux nerveux interprétables par le cerveau.
• Domaine de fréquences audibles : L'oreille humaine ne peut entendre qu'une certaine gamme de fréquences :
  • De 20 Hz (sons très graves) à 20 000 Hz (20 kHz) (sons très aigus).
  • Les sons en dessous de 20 Hz sont des infrasons.
  • Les sons au-dessus de 20 000 Hz sont des ultrasons.
• Dangerosité des sons forts : Une exposition prolongée à des sons de forte amplitude (à partir d'environ 85 décibels) peut causer des dommages irréversibles à l'ouïe. Il est important de se protéger les oreilles.

La lumière est un autre type de signal essentiel.

• Sources primaires et secondaires :
  • Les sources primaires produisent leur propre lumière (ex: le soleil, une flamme, une ampoule allumée).
  • Les sources secondaires (ou objets diffusants) ne produisent pas de lumière mais la réfléchissent ; nous les voyons grâce à la lumière qu'elles renvoient (ex: la Lune, un livre, un arbre).
• Propagation rectiligne de la lumière : Dans un milieu homogène et transparent (comme l'air), la lumière se propage en ligne droite. C'est pourquoi les ombres sont nettes.
• Rayon lumineux, faisceau lumineux :
  • Un rayon lumineux est une ligne imaginaire qui représente la direction de propagation de la lumière.
  • Un faisceau lumineux est un ensemble de rayons lumineux (ex: la lumière d'une lampe torche).

La lumière est le signal le plus rapide connu.

• Vitesse très élevée (300 000 km/s dans le vide) : La vitesse de la lumière dans le vide est d'environ 300 000 kilomètres par seconde (km/s), soit 300 000 000 mètres par seconde ($3 \times 10^8 \text{ m/s}$).
  • C'est la vitesse limite de l'univers.
• Comparaison avec la vitesse du son : La lumière est environ un million de fois plus rapide que le son dans l'air. C'est pourquoi nous voyons l'éclair avant d'entendre le tonnerre.
• Année-lumière (unité de distance) : L'année-lumière est une unité de distance utilisée en astronomie. C'est la distance que parcourt la lumière en une année.
  • 1 année-lumière $\approx 9,46 \times 10^{12} \text{ km}$ (environ 9 460 milliards de kilomètres).

La lumière que nous voyons est souvent un mélange de couleurs.

• Lumière blanche (décomposition) : La lumière blanche (comme celle du soleil) est en réalité un mélange de toutes les couleurs de l'arc-en-ciel. Elle peut être décomposée à l'aide d'un prisme.
• Spectre visible : L'ensemble des couleurs visibles par l'œil humain s'appelle le spectre visible. Il va du rouge (longueur d'onde la plus longue) au violet (longueur d'onde la plus courte).
  • Au-delà du rouge, on trouve l'infrarouge.
  • En deçà du violet, on trouve l'ultraviolet.
• Couleurs primaires et secondaires :
  • Synthèse additive (lumière) : Les couleurs primaires de la lumière sont le rouge, le vert et le bleu (RVB). En les mélangeant, on peut obtenir toutes les autres couleurs, et leur mélange à parts égales donne du blanc.
  • Synthèse soustractive (pigments) : Les couleurs primaires des pigments (peinture, encre) sont le cyan, le magenta et le jaune. Leur mélange donne du noir.

Quand la lumière rencontre un objet, plusieurs phénomènes peuvent se produire.

• Absorption : L'objet absorbe une partie ou la totalité de la lumière. L'énergie lumineuse est souvent convertie en chaleur. C'est pourquoi un objet noir chauffe plus vite au soleil (il absorbe toutes les couleurs).
• Diffusion : La lumière est renvoyée dans toutes les directions par la surface d'un objet. C'est ce qui nous permet de voir les objets non transparents. Un objet blanc diffuse toutes les couleurs.
• Transmission : La lumière traverse l'objet sans être absorbée ou diffusée. C'est le cas des objets transparents (verre, eau).

Les signaux électriques sont au cœur de nos technologies modernes.

• Nature d'un signal électrique : Un signal électrique est une variation de tension ou de courant électrique dans un circuit. Il s'agit d'un déplacement d'électrons.
• Transport de l'information : Les signaux électriques sont utilisés pour transporter de l'information très rapidement et sur de grandes distances.
• Exemples d'utilisation :
  • Le téléphone fixe utilise des signaux électriques pour transmettre la voix.
  • La radio transmet des signaux électriques via des ondes électromagnétiques.
  • Les circuits des ordinateurs et de tous nos appareils électroniques fonctionnent avec des signaux électriques.

La numérisation est la clé de la révolution numérique.

• Passage de l'analogique au numérique : C'est le processus par lequel un signal analogique (continu) est transformé en un signal numérique (discret).
  • Exemple : Enregistrer votre voix (analogique) sur un téléphone pour en faire un fichier audio (numérique).
• Avantages de la numérisation :
  • Stockage facile : Les données numériques peuvent être stockées sur des supports variés (disques durs, clés USB).
  • Transmission sans perte : Elles peuvent être transmises sur de longues distances sans dégradation de la qualité, car les "0" et "1" sont facilement reconnaissables même avec du bruit.
  • Traitement informatique : Les signaux numériques sont facilement traités, modifiés et compressés par des ordinateurs.
• Échantillonnage et quantification : Ce sont les deux étapes principales de la numérisation :
  • Échantillonnage : Le signal analogique est mesuré à intervalles de temps réguliers. Plus la fréquence d'échantillonnage est élevée, plus le signal numérique est fidèle à l'original.
  • Quantification : Chaque mesure (échantillon) est convertie en une valeur numérique discrète, généralement un nombre binaire.

Une fois numérisés, les signaux sont prêts à être transmis.

• Codage binaire (bits) : L'information numérique est représentée par une suite de chiffres binaires : des bits (0 ou 1). Un groupe de 8 bits forme un octet.
• Supports de transmission : Les signaux numériques peuvent être transmis via différents supports :
  • Câble en cuivre : Utilisé pour l'ADSL, le téléphone, etc.
  • Fibre optique : Utilise des signaux lumineux pour une transmission très rapide et sur de longues distances (Internet très haut débit).
  • Ondes électromagnétiques : Pour le Wi-Fi, les téléphones mobiles, la radio, la télévision.
• Débit binaire : C'est la quantité d'informations numériques (bits) transmise par unité de temps. Il s'exprime en bits par seconde (bps). Un débit élevé signifie une transmission rapide.

Les signaux ont révolutionné notre façon de communiquer.

• Téléphone, radio, télévision : Ces technologies reposent sur la transmission de signaux (sonores, lumineux, électriques) sur de longues distances.
• Internet et réseaux : L'Internet est un vaste réseau mondial qui utilise des signaux numériques (via fibres optiques, câbles, ondes) pour échanger des informations.
• Satellites de communication : Les satellites reçoivent et retransmettent des signaux (radio, télévision, Internet) sur de très grandes surfaces de la Terre.

Les signaux sont des outils puissants pour explorer notre monde.

• Échographie (ultrasons) : Utilise des ultrasons (ondes sonores de haute fréquence) pour créer des images de l'intérieur du corps humain, notamment pour observer les bébés.
• Radar (ondes radio) : Envoie des ondes radio et mesure le temps de retour de l'écho pour détecter des objets (avions, voitures) et mesurer leur distance et leur vitesse.
• Télescopes (lumière visible et autres ondes) : Captent la lumière visible des objets célestes, mais aussi d'autres types d'ondes électromagnétiques (radio, rayons X) pour étudier l'univers.

Les signaux jouent un rôle vital dans notre sécurité.

• Alarmes sonores et lumineuses : Utilisent des signaux forts pour alerter en cas de danger (incendie, intrusion).
• Détecteurs de fumée : Émettent un signal sonore en présence de fumée, sauvant des vies.
• Signaux de détresse : Fusées éclairantes, sifflets, appels radio sont autant de signaux pour demander de l'aide en situation d'urgence.

Les signaux ont transformé notre société.

• Avantages des technologies de communication : Facilitent la communication instantanée, l'accès à l'information, le travail à distance, le divertissement.
• Inconvénients (pollution sonore, écrans) :
  • La pollution sonore due au bruit constant des villes.
  • L'exposition excessive aux écrans (qui émettent des signaux lumineux) peut avoir des effets négatifs sur la santé et le sommeil.
• Utilisation responsable : Il est important d'utiliser ces technologies de manière consciente et équilibrée pour profiter de leurs avantages tout en minimisant les inconvénients.
