La modélisation et la simulation des objets techniques

Un objet technique est un objet créé ou modifié par l'être humain pour répondre à un besoin. Il a une fonction et est conçu pour être utilisé.

Key Concepts:

• Définition d'objet technique: Tout ce qui est fabriqué par l'homme pour un usage précis.
• Fonction d'usage: C'est ce à quoi l'objet sert. Par exemple, la fonction d'usage d'un stylo est d'écrire.
• Fonction d'estime: C'est ce qui rend l'objet attrayant, son esthétique, sa marque, sa couleur. Par exemple, le design d'un smartphone.
• Exemples quotidiens: Un vélo, une chaise, un téléphone portable, un ouvre-boîte, une voiture.

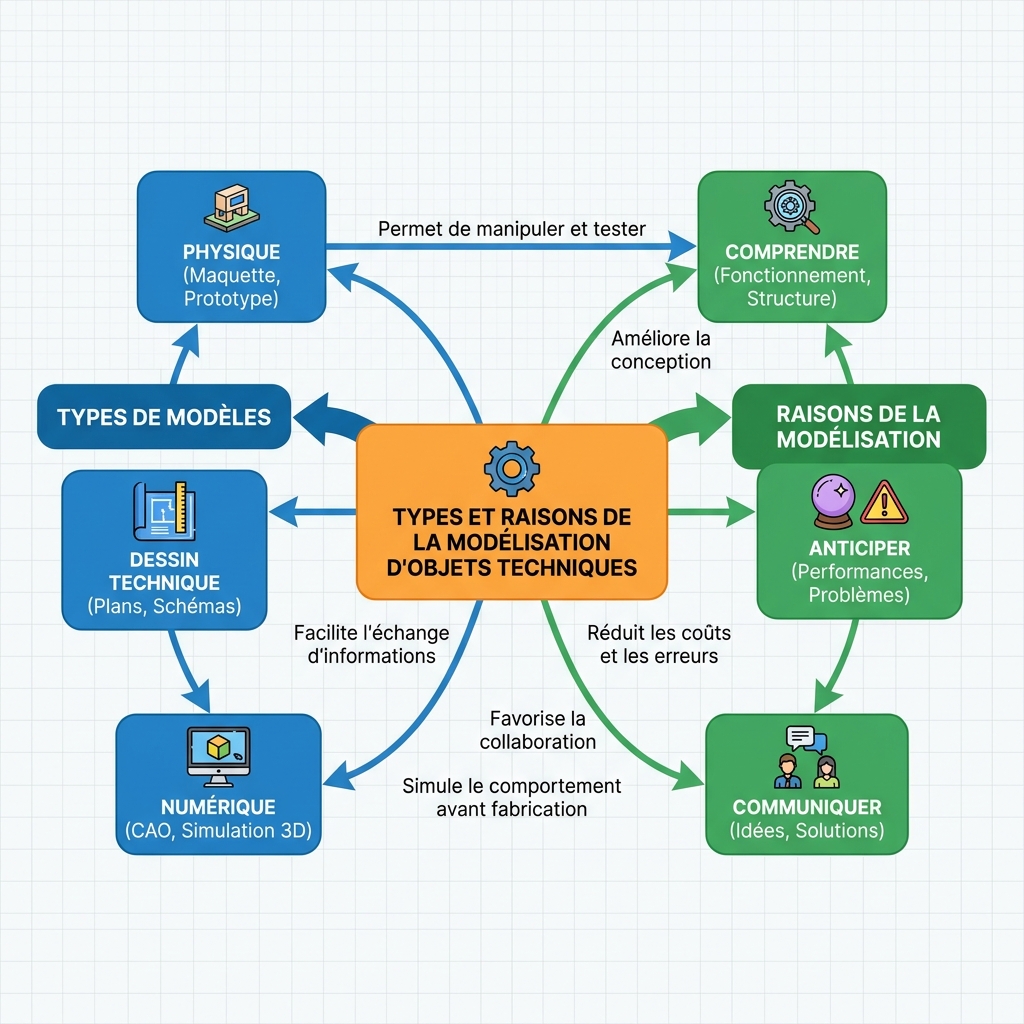

La modélisation consiste à créer une représentation simplifiée d'un objet ou d'un système réel. On ne modélise pas pour le plaisir, mais pour des raisons très pratiques.

Key Concepts:

• Comprendre le fonctionnement: Avant de fabriquer un objet complexe, il est essentiel de comprendre comment ses différentes parties interagissent. La modélisation permet de visualiser et d'analyser ces interactions.
• Anticiper la fabrication: Un modèle permet de prévoir les étapes de fabrication, les matériaux nécessaires et les outils à utiliser, réduisant ainsi les erreurs coûteuses.
• Communiquer une idée: Pour présenter un projet à d'autres personnes (clients, équipe de production), un modèle est bien plus clair qu'une simple description verbale.

Il existe plusieurs manières de représenter un objet technique, chacune ayant ses avantages.

Key Concepts:

• Maquette physique: C'est une reproduction tangible et à échelle réduite (ou parfois agrandie) de l'objet. Exemple : une maquette d'avion ou de bâtiment.
• Dessin technique: Représentation graphique codifiée (avec des normes) de l'objet, utilisant des vues spécifiques (face, dessus, côté). Historiquement, c'était la méthode principale.
• Modèle numérique: C'est une représentation de l'objet sous forme de données informatiques, souvent en 2D ou 3D. C'est le type de modèle le plus utilisé aujourd'hui en technologie. Il permet des modifications faciles et des simulations.

Un modeleur 3D est un logiciel qui permet de créer des objets en trois dimensions. Tous les logiciels de ce type partagent des éléments communs.

Key Concepts:

• Espace de travail: La zone principale où l'on construit et visualise le modèle 3D.
• Barres d'outils principales: Contiennent les icônes pour les fonctions courantes (créer, modifier, enregistrer, etc.).
• Vues (face, dessus, isométrique): Différentes perspectives pour observer l'objet. La vue isométrique donne une meilleure perception du volume. On peut souvent faire pivoter la vue pour voir l'objet sous tous les angles.

La plupart des objets complexes sont construits à partir de formes simples.

Key Concepts:

• Primitifs (cube, sphère, cylindre): Ce sont les formes 3D de base, souvent disponibles directement dans le logiciel.
• Esquisse 2D: On commence souvent par dessiner une forme en 2D (un cercle, un rectangle) sur un plan.
• Extrusion et révolution:
  • Extrusion: On donne du volume à une esquisse 2D en la "tirant" le long d'un axe (comme presser du dentifrice). Exemple : un rectangle extrudé devient un pavé.
  • Révolution: On fait tourner une esquisse 2D autour d'un axe pour créer un objet rond. Exemple : un demi-cercle en révolution crée une sphère.

Une fois les formes de base créées, il faut les organiser et les ajuster.

Key Concepts:

• Déplacement, rotation, échelle: Fonctions de transformation de base pour positionner, orienter et redimensionner les objets.
• Opérations booléennes (union, soustraction):
  • Union: Fusionne deux objets en un seul.
  • Soustraction: Enlève le volume d'un objet à un autre (comme un emporte-pièce). Par exemple, pour faire un trou dans un bloc.
• Contraintes d'assemblage simples: Permettent de définir des relations précises entre les pièces (ex: deux faces doivent être coïncidentes, un axe doit être aligné). Ces contraintes sont cruciales pour un assemblage réaliste.

Le rendu final du modèle est important pour sa compréhension et sa présentation.

Key Concepts:

• Couleurs et textures: Appliquer des matériaux virtuels (bois, métal, plastique) pour rendre l'objet plus réaliste.
• Ombres et éclairage: Simuler la lumière pour donner du relief et de la profondeur au modèle. Un bon éclairage peut complètement changer l'aspect d'un modèle.
• Rendu simple: C'est le processus de calcul qui transforme le modèle 3D en une image 2D photoréaliste ou stylisée.

La simulation numérique est l'exécution d'un modèle numérique pour observer son comportement dans différentes conditions.

Key Concepts:

• Définition et objectifs: Reproduire le comportement d'un système réel dans un environnement virtuel pour l'étudier, le tester ou le prédire.
• Différence avec la modélisation: La modélisation crée la représentation statique (l'objet lui-même), tandis que la simulation fait "vivre" cette représentation pour observer son évolution.
• Avantages de la simulation: Permet de tester des scénarios complexes, d'étudier des phénomènes dangereux ou coûteux à reproduire en réel, sans risquer d'endommager du matériel ou de mettre des vies en danger.

Les simulations peuvent couvrir de nombreux domaines.

Key Concepts:

• Simulation de mouvement: Étudier comment un objet se déplace, tourne, ou interagit avec d'autres objets. Exemple : la trajectoire d'un projectile.
• Simulation de comportement (électrique, mécanique):
  • Électrique: Analyser le flux de courant, les tensions dans un circuit.
  • Mécanique: Vérifier la résistance d'une pièce à des forces, sa déformation.
• Simulation d'usage: Tester comment un utilisateur interagit avec l'objet (ergonomie, facilité d'utilisation).

Une simulation est un calcul qui s'appuie sur des informations et en produit de nouvelles.

Key Concepts:

• Paramètres initiaux: Ce sont les informations que l'on donne au simulateur au début (forme de l'objet, matériaux, forces appliquées, courant initial, etc.).
• Variables à observer: Ce sont les résultats que l'on souhaite obtenir (déplacement, vitesse, contrainte, température, tension, etc.).
• Interprétation des résultats: Il faut analyser les données de sortie pour en tirer des conclusions pertinentes et valider ou modifier le modèle.

Un exemple concret de simulation est l'étude du mouvement.

Key Concepts:

• Définition de trajectoires: Spécifier le chemin que doit suivre une pièce.
• Animation d'un mécanisme: Mettre en mouvement les différentes pièces d'un assemblage pour voir son fonctionnement. Par exemple, le mouvement d'un engrenage ou d'un bras robotisé.
• Détection de collisions: Vérifier si deux pièces se rentrent dedans pendant le mouvement. C'est essentiel pour éviter les pannes ou les destructions.

La simulation est très utile pour l'électronique.

Key Concepts:

• Composants virtuels: Utilisation de représentations numériques de résistances, condensateurs, diodes, etc.
• Connexions et schémas: On dessine le circuit comme sur un schéma réel, mais dans le logiciel.
• Mesure de grandeurs (tension, courant): Le simulateur calcule et affiche les valeurs de tension et de courant à différents points du circuit, comme si l'on utilisait un multimètre virtuel.

Les résultats ne sont utiles que s'ils sont bien compris.

Key Concepts:

• Visualisation graphique: Afficher les résultats sous forme de courbes, de graphiques ou d'animations pour une meilleure compréhension.
• Identification des problèmes: Détecter les points faibles, les erreurs de conception ou les comportements inattendus.
• Optimisation du modèle: Modifier le modèle ou ses paramètres en fonction des résultats de la simulation pour améliorer l'objet.

La modélisation et la simulation sont devenues indispensables dans l'industrie.

Key Concepts:

• Réduction des coûts: Moins de prototypes physiques coûteux à fabriquer. On teste virtuellement avant de produire.
• Gain de temps: Les modifications sont rapides et les tests peuvent être automatisés.
• Sécurité et tests virtuels: Permet de tester des situations dangereuses (crash test automobile) ou des conditions extrêmes sans risque.

Malgré leurs avantages, ces outils ne sont pas parfaits.

Key Concepts:

• Fidélité du modèle: Un modèle est une simplification de la réalité. Si le modèle n'est pas assez précis ou ne prend pas en compte certains phénomènes, les résultats de la simulation peuvent être faux. "Garbage in, garbage out" (si les données d'entrée sont mauvaises, les résultats le seront aussi).
• Complexité des calculs: Certaines simulations très détaillées nécessitent une grande puissance de calcul et beaucoup de temps.
• Interprétation des résultats: Il faut des compétences pour bien analyser les données générées par la simulation et ne pas se tromper dans les conclusions.

Ces technologies sont omniprésentes dans notre quotidien.

Key Concepts:

• Automobile et aéronautique: Conception de véhicules, crash tests virtuels, aérodynamisme.
• Architecture et urbanisme: Visualisation de bâtiments, simulation de flux de personnes, étude de l'ensoleillement.
• Jeux vidéo et cinéma: Création de personnages, d'environnements, d'effets spéciaux réalistes.
